Adapteur X10 IR à RF

La domotique est de plus en plus présente de nos jours. Il y a maintenant plusieurs fabricants dans le marché (Insteon, Z-Wave , Zigbee , X10). Malheureusement seulement le bon vieux X10 est abordable. Le protocole X10 inventé dans les années 80, se vend encore aujourd'hui et est beaucoup moins cher que les autres marques. J'ai plusieurs modules X10 à la maison pour fermer les lumières et allumer des appareils électriques. Le seul problème avec le protocole X10 est que si l'appareil à contrôler est sur une phase électrique différente de celle du transmetteur, le signal a parfois de la difficulté à se rendre.

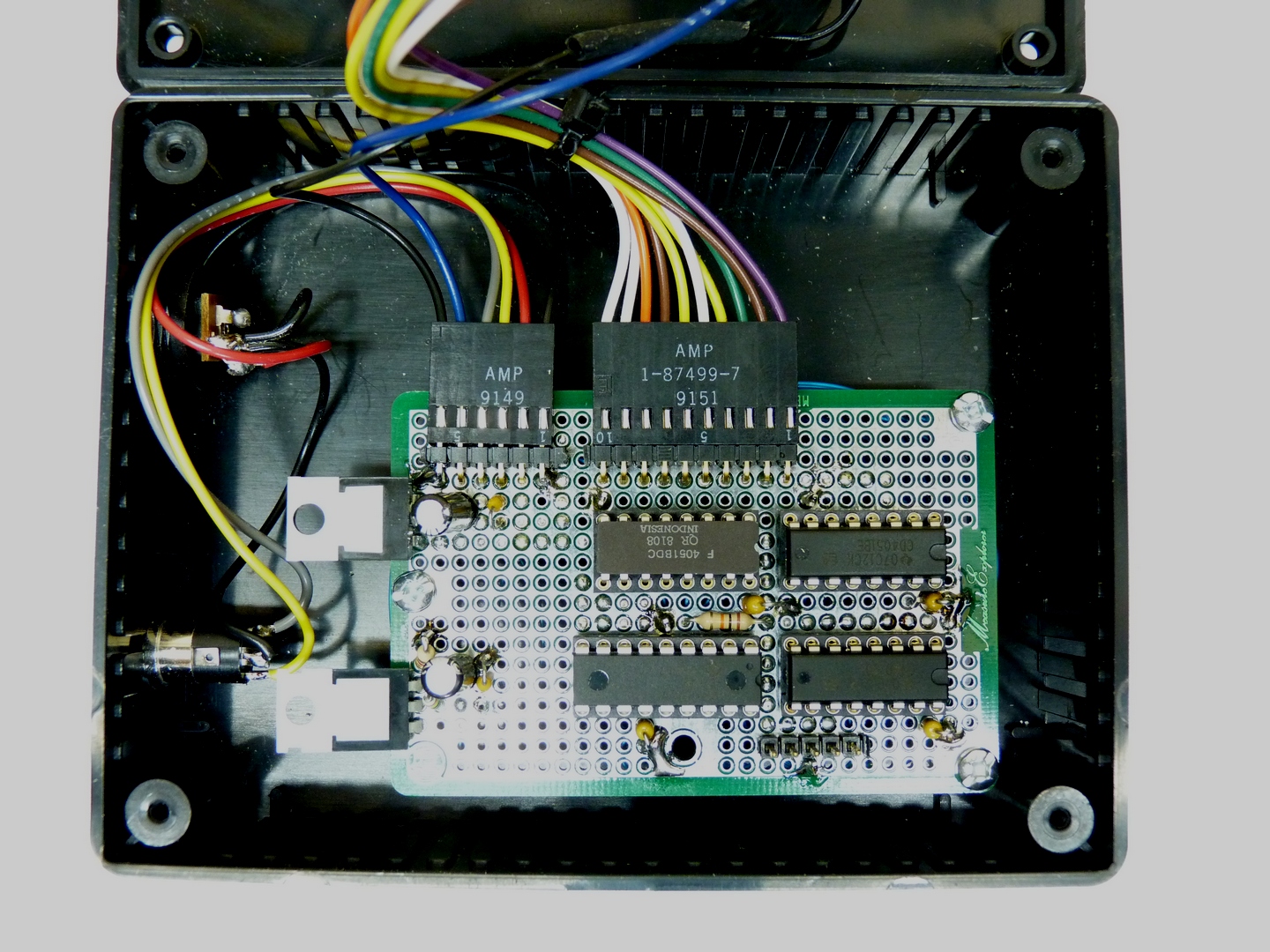

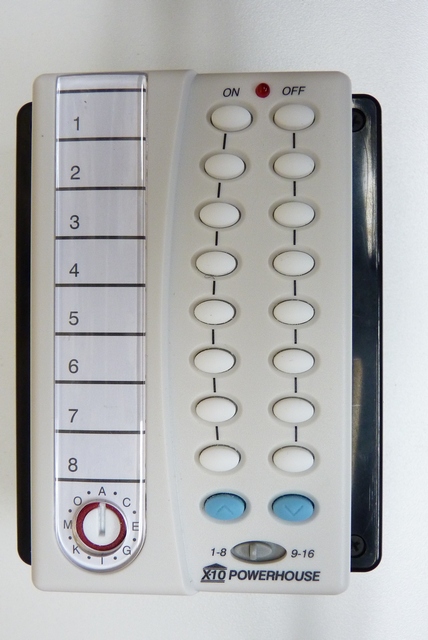

J'aime bien pouvoir contrôler les lumières à partir du salon avec ma manette JP1. J'ai donc acheté un module IR543. Malheureusement, j'avais des appareils connectés sur une autre phase dans la maison, donc j'ai décidé de faire mon propre adaptateur en modifiant une manette X10 RF (HR12A). J'utilise un PIC pour décoder le signal infrarouge pour ensuite simuler la touche sur la manette X10. Le signal RF est ensuite envoyé au transmetteur (RR501) situé sur une autre phase.

Plan et code:
