Salle multifonction

Afin de pouvoir controller les téléviseurs d'une salle multifonctions j'ai monté un réseau RS-485 qui envoie des commandes aux téléviseurs. L'avantage du RS-485 est d'être un circuit balancé, donc on peut faire de longues distances sans avoir à s'inquiéter pour le bruit et les interférences.Les commandes sont envoyées à tous les équipements en même temps. J'ai utilisé le compilateur XC8 que Microchip fournis gratuitement pour faire le code du boitier de contrôle.

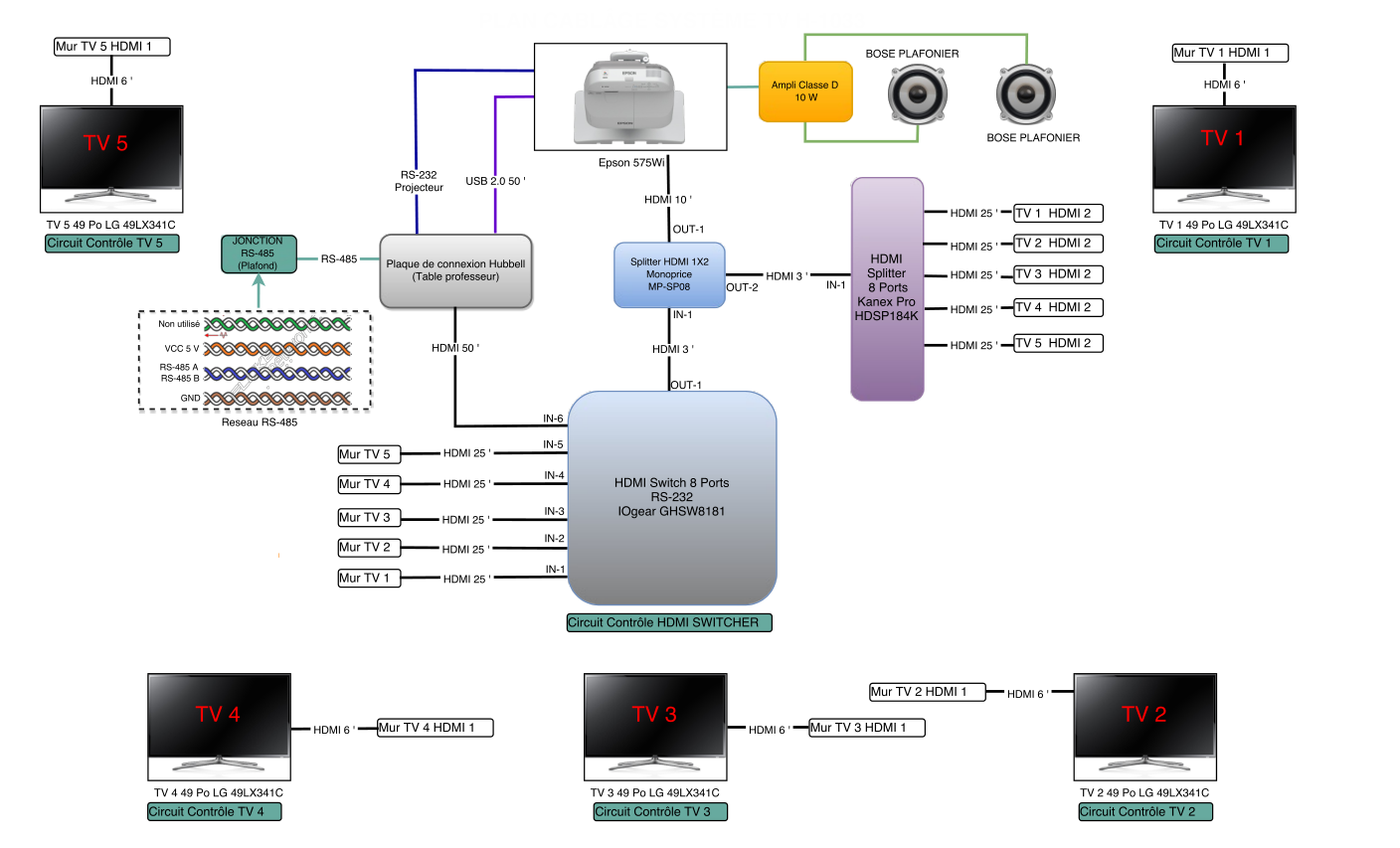

Plan de cablâge:

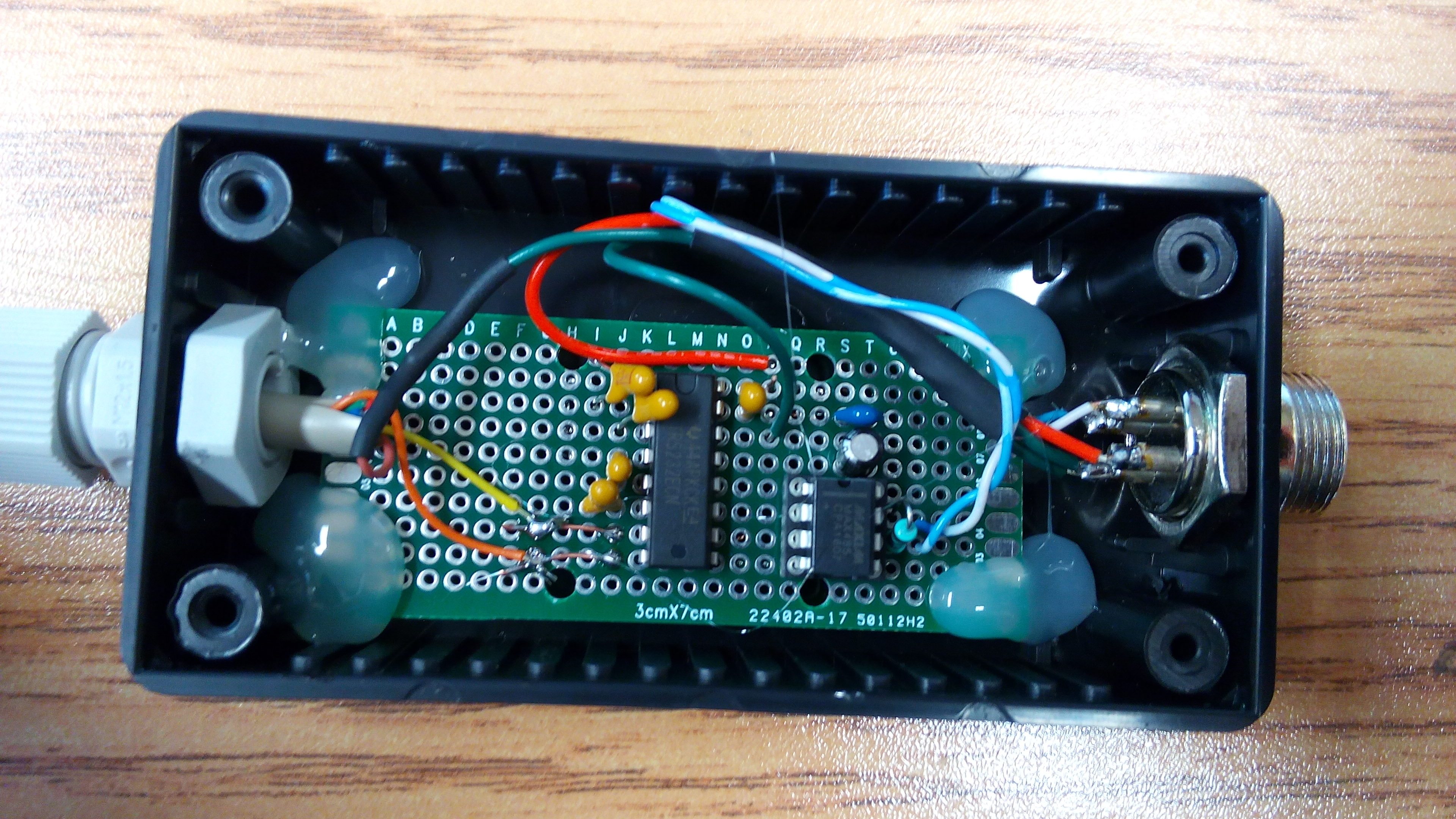

Circuit pour convertir les signaux RS-485 vers RS-232:

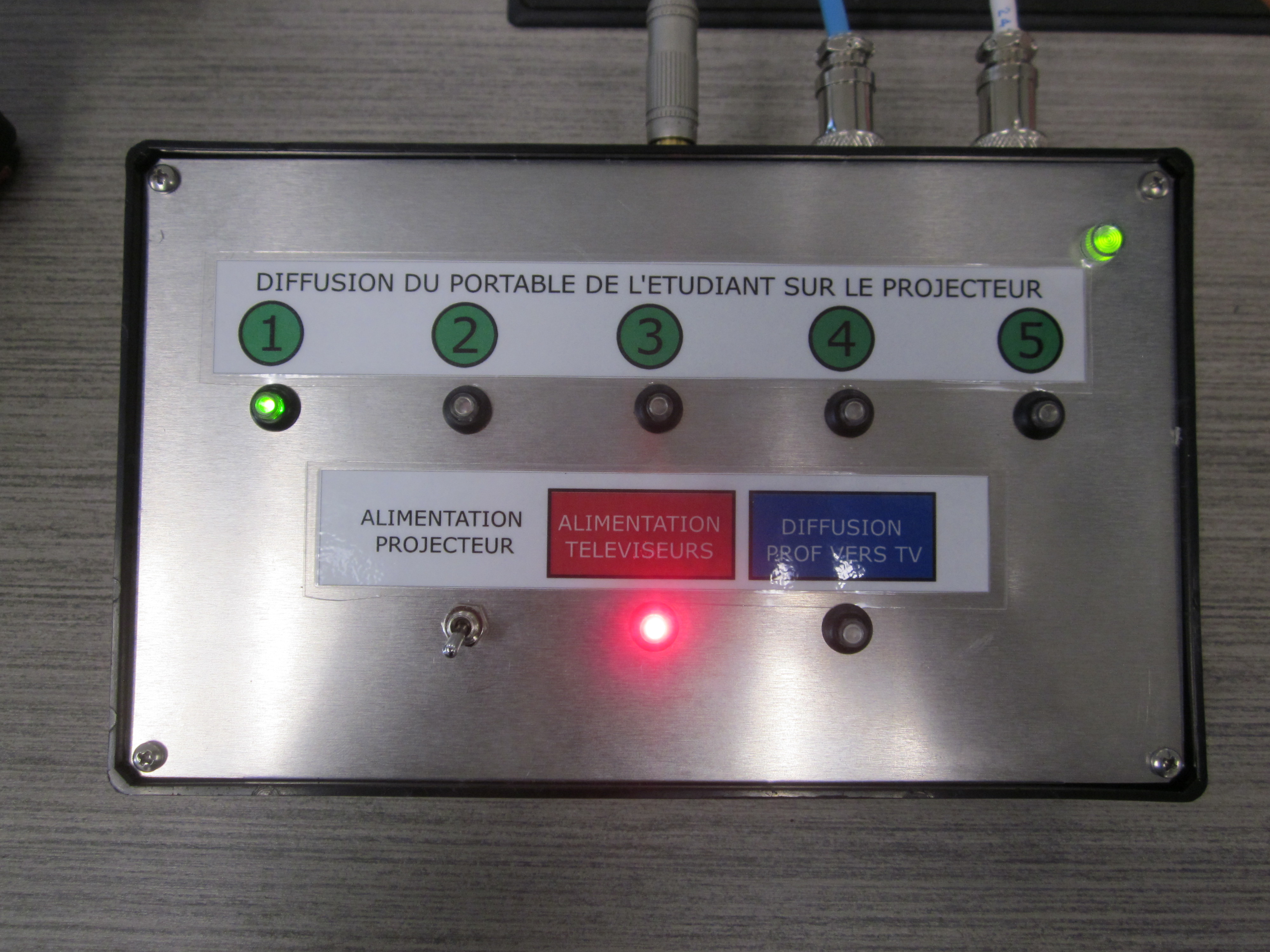

Boitier de contrôle:

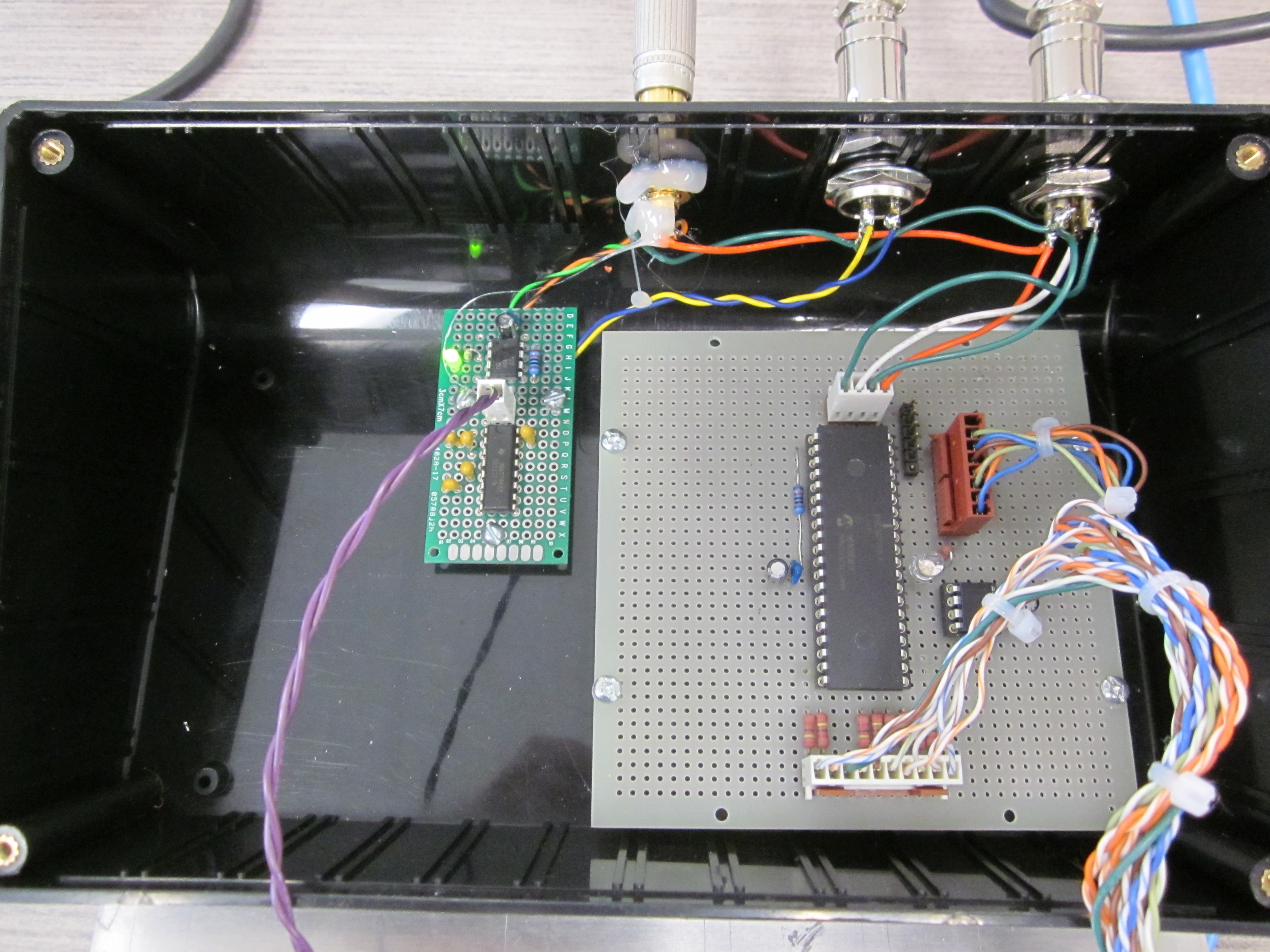

Électronique:

Plan de l'adaptateur RS-485:

Plan électrique du boitier et code PIC:
