Répéteur infrarouge

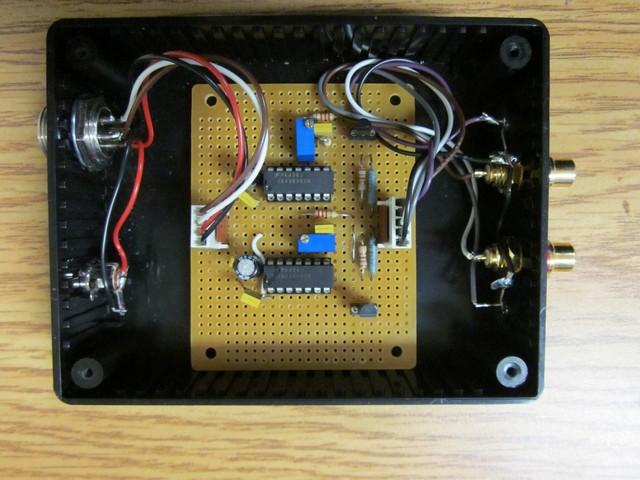

Modèle avec un CD4093:

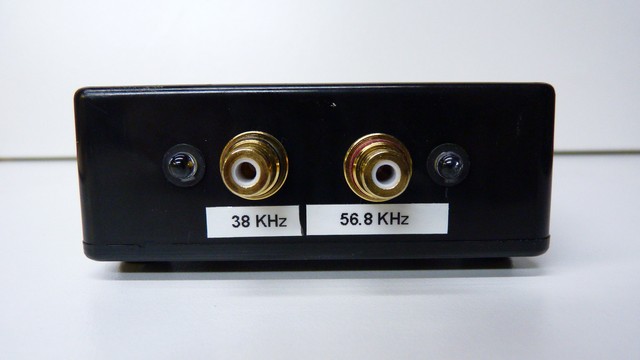

Un répéteur infrarouge est très pratique lorsqu'on veut cacher les équipements audiovidéo. Ça permet d'avoir plus d'espace sans aucun fils visible. La plupart des équipements électroniques opèrent avec une fréquence de 38 kHz comme porteuse mise à l’exception de certains récepteurs satellites qui utilisent 56 kHz. Ça complique un peu le répéteur puisque ça prend un circuit pour la porteuse de 38 kHz et un autre circuit pour celle de 56 kHz. J'ai fait plusieurs modèles de répéteurs, mais celui-ci est le plus simple et le moins coûteux. Il suffit d'ajuster le potentiomètre pour obtenir la fréquence désirée.



Plan électrique:
